概述

        G3CP調度系統是北京瑞光極遠開發設計的基于PBX/IPPBX融合通信設備，廣泛應用于電信運營商、政府、行業、大中型企業用戶精心打造的，功能強大的。產品采用先進的數字集成電路、高集成優化結構、sdh/pdh光傳輸技術及PBX/IPPBX通信技術設計而成。可部署在企業側或運營商機房，為用戶提供音視頻融合一體的綜合解決方案。

        系統采用模塊化設計、板卡組裝方式，集成傳統TDM PBX交換機E1中繼接入和模擬分機用戶各項功能，支持PRI、NO.1、NO.7、SIP/H.323各種信令方式，可連接傳統PSTN網絡和運營商VOIP軟交換平臺，可基于TDM網絡和IP網絡實現語音、傳真、數據的傳輸，實現安全高效的企業內部音視頻融合通信。

        G3CP調度系統具有集sdh光纖傳輸、E1接入、各種64K的Z接口、IP通信以及各種無線通信等接入手段于一體，提供視頻、音頻、傳真、數據等多媒體通信服務。

        G3CP調度系統基于Telecom BUS總線、IP總線以及ST-BUS總線多總線系統，實現數字中繼、IP中繼和模擬中繼方式，同時可接入多個觸摸屏綜合調度臺。并支持與語音記錄/語音信箱服務器、網絡管理服務器、傳真短信郵件收發服務器、錄音/錄像服務器、GIS服務器、GPS/GPRS服務器等的無縫連接。

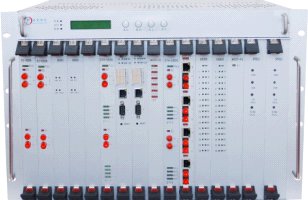

 IDM 多媒體調度機                                            MSAP-CP IDM 多媒體指揮調度臺

 IDM 便攜指揮調度臺

 功能特點

  19英寸7U標準機箱結構，采用插盤式結構設計，配置靈活，提供16個槽位，可根據業務配置多種業務盤；

  支持AC 220V/DC -48V雙電源互備份供電；

  集sdh、pdh、pcm、IP、IPPBX、TDM OVER IP功能于一體；

  可插入STM-1(155Mbit/s)、STM-4(622Mbit/s)等傳輸速率的sdh傳輸盤，可用于組建音視頻調度系統當中的主干sdh光傳輸網絡，也可對接到已有的sdh傳輸網中，充分利用原有的網絡傳輸資源；

  該設備支持的ODXC盤支持64*64 的VC4、2096*2096的VC12時隙的無阻塞全交叉連接，支持雙盤互備份功能；

  可插入PBX/IPPBX盤，是該設備調度、交換的核心模塊，實現TDM業務、IP業務之間的交換功能，實現PRI、NO.1、NO.7、V5.2等E1數字信令、FXO模擬中繼信令和SIP/H.323信令之間的交換功能；該業務盤支持4096*4096路64K時隙的無阻塞全交叉；

  可插入千兆全光以太網交換盤OSW_10GE和百兆以太網交換盤ESW_8FE，可組建IP交換網絡或可通過GE/FE口即可接入本地IP交換網，實現本地交換網中各種音頻、視頻和數據業務到調度系統的接入；

  可插入pdh支路盤，用于實現在pdh光支路的接入，實現在pdh光線路上音頻、視頻的傳輸和接入；

  可插入64K業務接口盤，根據業務需求可配置FXO/FXS、二/四線EM、二/四線音頻、RS232、RS422/RS485等N*64K業務，同時可配置視頻接入卡、高保真語音卡、GSM業務卡、GPS/GPRS業務卡等，滿足當前音視頻指揮調度系統中對音頻、視頻以及各種無線業務的接入需求；

  可插入MSCP-21E1/42E1接口盤，可實現21/42路E1業務的落地功能，用于提供與程控交換機的E1數字中繼接口，或者作為E1透傳通道與我公司的音視頻終端、有無線調度網關IDM 60N設備進行對接；

  該設備所有槽位都支持熱插拔功能，重要盤位支持雙盤互備份功能；

  設備支持線路時鐘提取、內時鐘以及外部時鐘等多種時鐘源獲取方式，并支持時鐘源保護倒換功能；

  該設備支持豐富的網絡組網類型，可組建光纖環網、星形、樹形等多種拓撲方式；

  提供F和f網管接口，提供了配套的網絡管理軟件，實現業務配置和網絡在線監控功能；

  提供設備環境溫度監控，并由現在實時溫度控制風扇的開啟和關閉。同時提供環境監控還能節省功耗。

  我公司的G3CP調度系統具備強大的接入能力，可通過光通道(sdh/ pdh)、IP(FE/GE)、E1等多種途徑接入各種傳輸設備、中繼設備、交換設備、音視頻終端等，該設備終端接入能力和功能如下圖示。

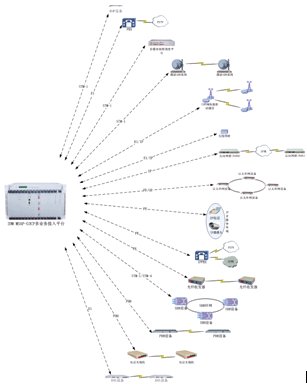

G3CP調度系統終端接入圖

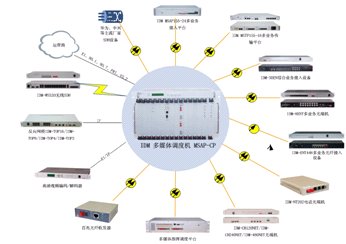

G3CP調度系統功能圖
