概述
IDM-M9000是一款小型便攜式多媒體調度機，可融合sdh通訊、手機通訊、電臺通訊、用戶電話（FXS）、環路中繼（FXO）等多種通訊手段。通過先進的數字語音處理技術和網絡加密傳輸技術使不同頻段的對講機、超短波電臺、短波電臺、傳統PSTN電話（公共交換電話網絡）、IP軟電話和傳統IP話機等設備無縫接入到調度系統網絡中�？芍苯訂为毷褂�，又可以配調度臺使用，也可以作為大調度系統的遠端集群接入網關使用。既實現遠距離的無線對講通訊，也可實現無線設備與有線終端間的語音雙工互通，方便地解決了無線通訊網的互通、調度、管理、及大范圍組網調度中存在的難題，可適用于邊防哨所、車輛、艦船等環境的多種通信手段融合，也可以方便地接入現有調度系統，實現遠距離大規模的無線組網通信。
IDM-M9000采用全數字信息處理技術，性能優于國家相關標準，既支持傳統PSTN電話接口，也支持SIP標準協議、H.323協議的IP電話。靈活配置能力強，具有很廣的應用環境。采用19英寸3U臺式結構設計。

設備前面板圖示

設備后面板圖示

產品特性
 機箱結構采用19英寸標準3U機箱、插盤式設計；
 提供9個用戶槽位，可插入8FE以太網交換盤、8E1業務盤、pdh業務盤、高清視頻編解碼器盤、以及各種64K業務盤，支持WG300、pdh、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和10M/100M以太網等語音和數據業務的接入；
 通過電臺到EM24音頻轉接盒（IDM-RADIO2EM24）配合主機配置EM24盤，實現多路數的電臺接入；
 提供無線電臺接口、GSM/CDMA接口
 單機框提供240路的調度能力；
 提供5合一2線音頻卡:3U-8MVOICE;每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
 可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
 在設備中融合sdh傳輸、PBX語音交換、多媒體指揮調度、pcm業務接入、視頻接入技術；
 支持2路SFP接口的STM-1光接入，可構成環網、鏈網、星型網等拓撲；
 提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
 單盤提供64K級別的交叉能力為：512×512 64K級無阻塞交叉，支持單向、雙向和廣播業務；
 支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；
 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
 提供基于DCC、E1、N*64K的以太網管理通道；能夠在自成系統或跨越sdh環網是，對IDM-M9000設備進行可靠的管理和監控；使用TCP/IP通信協議；
 提供F（10M/100M）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；
 提供SNMP簡單網絡管理協議；
 DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；

設備典型配置

IDM-M9000最多可以接12路無線電臺設備，含HF（短波）、VHF（超短波）單邊帶電臺、350M和800M集群對講等。
設備的中繼接口可以是：
1) GSM/CDMA接口；
2) WAN口支持電接口(RJ45)或者光接口(FC)形式（為IP電話的接入通道）；
3) 普通電話中繼接口；
4）普通磁石接口或2100HZ磁石接口；
本設備接普通電話或有線對講終端的接口數量默認20路（每個模塊10路）。

功能說明
1) 所有有線對講終端之間可以實現對講；
2) 所有有線對講終端和電話可以選擇任意一個或多個無線集群進行守聽和講話；
3) 分機可通過普通電話接口、GSM/CDMA、IP中繼等方式撥打外部電話；
4) 任意兩個或多個無線電臺或集群之間可以橋接。
5）支持組呼功能，當外線撥入時同一個組呼群里的電話分機同時振鈴，任何一個分機摘機后其它停止振鈴。若有2個以上外線同時呼入，任意電話摘機，先接入優先級高的外線，同時其它分機繼續振鈴；
6）對于同時呼入的外線電話始終按照優先級接聽，同等優先級的按振鈴先后順序接聽。
7）通常有線對講終端的優先級要高于內線電話，優先級高的用戶可以中斷低優先級用戶的集群發話權。

應用示例一

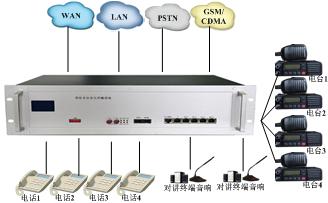

圖一  單臺移動型便攜調度機應用

如上圖所述，單臺IDM-M9000設備配合外圍終端和中繼線路組建的調度系統；

外圍終端包括：無線集群、短波電臺、對講終端、電話機等；

中繼線路包括：PSTN網絡、GSM/CDMA移動運營網絡、VOIP網絡等；

應用示例二

圖二  移動型便攜調度機與光電一體機配套組網應用

如上圖所述， IDM-M9000設備配合外圍終端和中繼線路組建的調度系統；并通過sdh光口傳輸配合光電一體機將調度業務延伸到遠端；大大擴展了應用距離；并能夠在不通節點之間實現視頻通話；

外圍終端包括：無線集群、短波電臺、對講終端、電話機等；

中繼線路包括：PSTN網絡、GSM/CDMA移動運營網絡、VOIP網絡等；

應用示例三

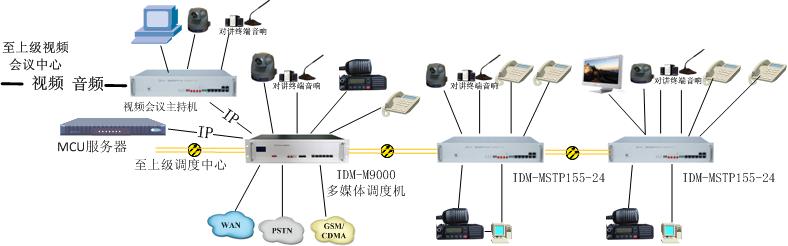

圖三  移動型便攜調度機與光電一體機配套組網實現視頻會議和調度應用

如上圖所述， IDM-M9000設備配合外圍終端和中繼線路組建的調度系統；并通過sdh光口傳輸配合光電一體機將調度業務延伸到遠端；大大擴展了應用距離；并能夠在不通節點之間實現視頻通話；

在調度中心配置MCU服務器和視頻會議機，能夠組建本地視頻會議系統；且能夠視頻、音頻端口接入上級視頻會議中心；

外圍終端包括：無線集群、短波電臺、對講終端、電話機等；

中繼線路包括：PSTN網絡、GSM/CDMA移動運營網絡、VOIP網絡等；

應用示例四

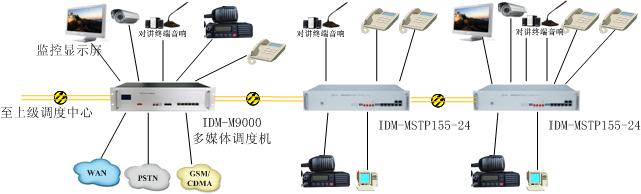

圖四  移動型便攜調度機組網并與IDM-M2000配套組建視頻會議應用

如上圖所述， IDM-M9000設備配合外圍終端和中繼線路組建的調度系統；并通過sdh光口傳輸配合光電一體機將調度業務延伸到遠端；大大擴展了應用距離；并能夠在不通節點之間實現視頻通話；

在IDM-M9000覆蓋不到的偏遠地方，通過配置IDM-M2000調度機，進一步擴展調度管理范圍。

在調度中心配置MCU服務器和視頻會議機，能夠組建本地視頻會議系統；且能夠視頻、音頻端口接入上級視頻會議中心；

外圍終端包括：無線集群、短波電臺、對講終端、電話機等；

中繼線路包括：PSTN網絡、GSM/CDMA移動運營網絡、VOIP網絡等；
